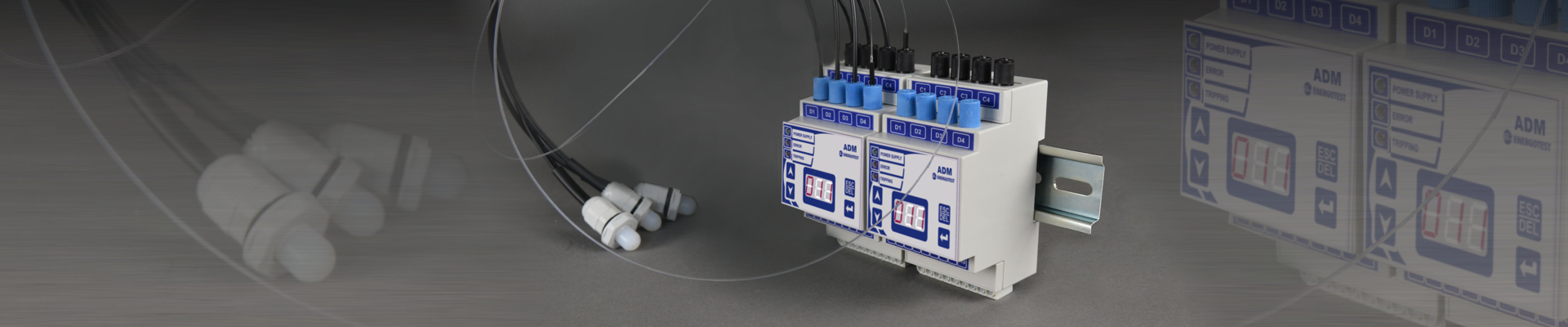

ZŁ-ADM – Moduł zabezpieczenia łukoochronnego
Moduł zabezpieczenia łukoochronnego współpracujący ze wszystkimi rodzajami sterowników zabezpieczeniowych.
Chroni ludzkie życie i urządzenia
Błyskawiczne wykrycie zwarcia
Współpraca ze sterownikami zabezpieczeniowymi
Selektywność wyłączeń
Detekcja światła przy pomocy czujników czołowych i pętli światłowodowych
Beznapięciowe podłączenie czujników
Autotestowanie sprawności układu i ciągłości światłowodu
Komunikacja ze SCADA RS485 Modbus-RTU
Styki wyjściowe 220 DC. Dodatkowy styk mocny może być wykorzystany do bezpośredniego wyłączenia zwarcia
Stykowa sygnalizacja awarii
Wiele lat doświadczeń
Istota problemu
Błędy ludzkie są przyczyną większości (60%) zwarć łukowych, są to między innymi: błędy łączeniowe, zła organizacja pracy. Najlepszym rozwiązaniem dla ochrony ludzi i urządzeń przed skutkami zwarć łukowych jest zaawansowane zabezpieczenie, które wykrywa światło łuku.

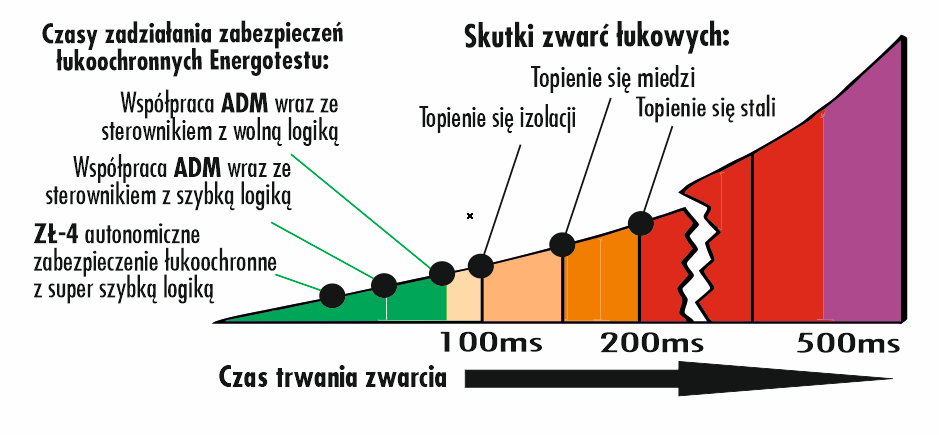

Czynnik kluczowy – czas trwania zwarcia
Czas trwania zwarcia łukowego = czas wykrycia błysku + czas logiki (wykonywana przez sterownik zabezpieczeniowy) + czas wyłączenia przez wyłącznik.
W zabezpieczeniu ADM, impuls wyłączający wysyłany jest do sterownika zabezpieczeniowego jest generowany w czasie poniżej 5ms. Czas logiki sterownika (10-50ms) oraz czas wyłącznika (25-50ms) musi być również brany pod uwagę. Zadziałanie w czasie poniżej 100ms zapewnia pełną ochronę ludzkiego zdrowia i życia oraz ogranicza poziom uszkodzenia urządzeń do minimum.
Bardzo ważne jest, aby optymalizować logikę pracy sterownika zabezpieczeniowego, by zapewnić tak szybkie wyłączenie zwarcia, jak to tylko możliwe.
Każde 10 ms szybszej reakcji zabezpieczenia na zwarcie łukowe, zapewnia znaczące korzyści w kwestii bezpieczeństwa.
