ArcPRO-6 – Zabezpieczenie łukoochronne

PROBLEMATYKA ZWARĆ ŁUKOWYCH

Co roku kilkaset osób traci życie w wyniku zwarć łukowych, a dziesiątki doznają poważnych obrażeń ciała. Dodatkowo, występują znaczne straty materialne spowodowane przez te zjawiska. Błędy ludzkie stanowią najczęstszą przyczynę (60%) występowania zwarć łukowych. Skutecznym rozwiązaniem w ograniczeniu negatywnych skutków tego zjawiska są zabezpieczenia łukoochronne oparte na detekcji światła łuku.

Film przedstawiający przebieg prób zwarciowych ArcPRO-6

Kluczowy czynnik ochrony – czas trwania zwarcia

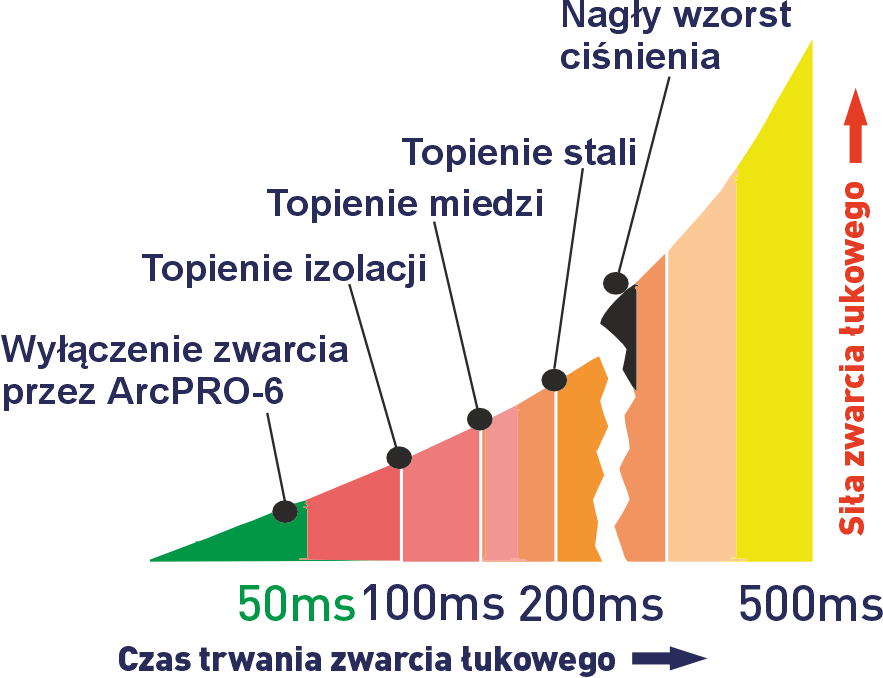

W miarę wydłużania czasu trwania zwarcia łukowego, jego moc wzrasta wykładniczo. Skutki takiego zjawiska są znaczące, ale możliwe jest ograniczenie ich wpływu, w szczególności jeśli uda się je wyłączyć w ciągu pierwszych 50 ms.

Czas własny autonomicznego zabezpieczenia ArcPRO-6 wynosi poniżej 8 ms, co po uwzględnieniu czasu dotarcia impulsu wyłączającego do wyłącznika i czasu własnego nowoczesnych wyłączników (25-40ms) zapewnia łączny czas eliminacji zwarcia poniżej 50ms.

Wskazany powyżej czas istotnie obniża wielkość energii incydentalnej łuku oraz znacząco zmniejsza ryzyko obrażeń
u osób znajdujących się w pobliżu. Rozwiązanie, było wielokrotnie stosowane w rzeczywistych zdarzeniach zwarć łukowych, skutecznie ograniczając skutki termiczne i ciśnieniowe do poziomu, który nie powodował obrażeń personelu.

ArcPRO-6 jest przygotowany do współpracy z urządzeniami do gaszenia łuku, co może być użyteczne
w okolicznościach gdy nie ma możliwości bezpośredniego impulsowania na wyłącznik.

IDEA DZIAŁANIA

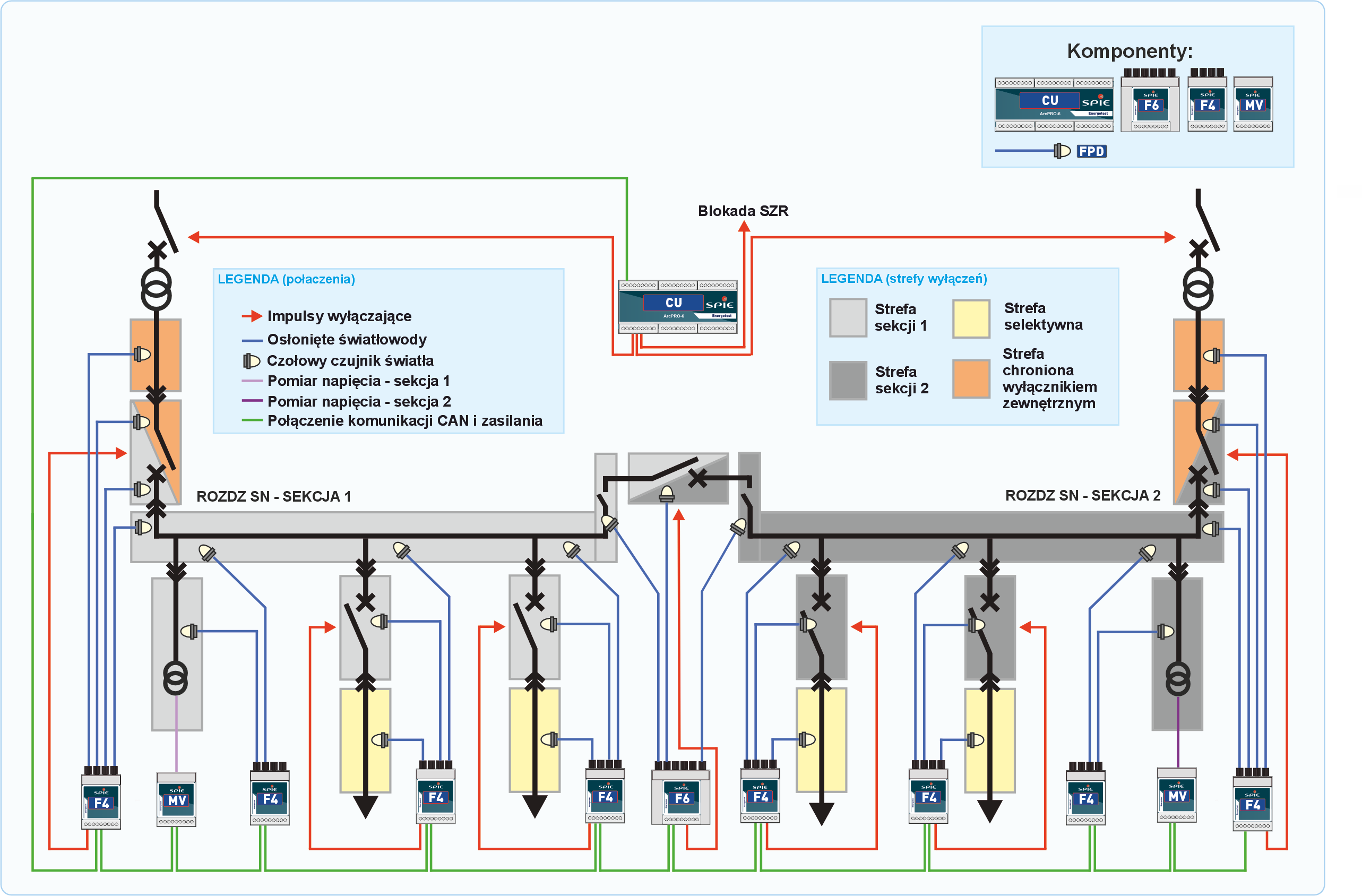

ArcPRO-6 Ogranicza skutki zwarcia łukowego poprzez jego szybką detekcję a następnie odcięcie źródeł zasilających – impulsowanie na wyłącznik. Jako kryteria wykrycia zwarcia łukowego w ArcPRO-6 mogą być wykorzystane informację o:

pojawieniu się intensywnego promieniowania świetlnego

spadku napięcia w chronionym obszarze

pojawieniu się prądu zwarciowego

ArcPRO-6 umożliwia budowania różnych logik w oparciu o te 3 kryteria!

KLUCZOWE CECHY

Struktura modułowa umożliwiająca optymalną konfigurację urządzenia dla różnych aplikacji
Selektywność wyłączeń (nawet dla przyłączy rozdzielnic typu otwartego)
Detekcja światła łuku w oparciu o czujniki czołowe lub pętle światłowodowe
Możliwość konfiguracji urządzenia poprzez narzędzie centralne z poziomu komputera
Możliwość wykorzystania jako dodatkowe kryterium detekcji zwarcia łukowego zarówno spadku napięcia, jak i pojawienia się prądu zwarciowego

REFERENCJE

Tauron
PGE
Energa
Enea
Stoen
E-on
Innogy
Azoty
ArcelorMittal
International Paper
CMC

ORLEN
Lotos
Fenice
Anwil
PCC Rokita
Synhos
KGHM
Mars
Heidelberg Materials
PSE
Mondi

Zabezpieczenia łukoochronne SPIE Energotest są
montowane między innymi w rozdzielnicach:

Schneider Electric
ABB
Elektrobudowa
Elektrometal-Energetyka
ZPUE
Elektromontaż
Carboautomatyka
Haber Energia
Elsta

BUDOWA

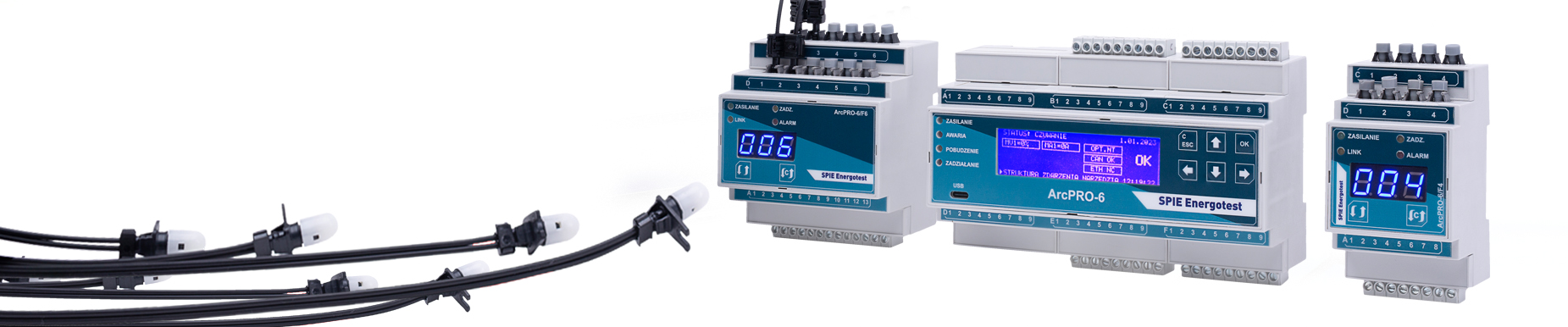

ArcPRO-6 posiada budowę modułową i rozproszoną. Na bazie różnej konfiguracji komponentów ArcPRO-6 możliwa jest obsługa wszystkich rodzajów aplikacji.

Pomiędzy poszczególnymi elementami zabezpieczenia zapewniona jest wymiana informacji poprzez magistralę CAN za pomocą skrętki dwuparowej w ekranie.
Elementy zabezpieczenia zasilane są napięciem 24 V DC (w wersji specjalnej 48 V DC).

Jednostka centralna - JC

Najbardziej rozbudowany moduł, wyposażony w szereg złączy.

sygnalizację optyczną w postaci 4 diod LED,
panel operatorski w postaci wyświetlacza LCD i 6 przycisków funkcyjnych,
złącze komunikacyjne magistrali CAN,
złącze interfejsu RS485 (zaimplementowany protokół MODBUS RTU),
złącze interfejsu RJ45/USB (na potrzeby konfiguracji poprzez łącze inżynierskie),
5 konfigurowalnych przekaźników wykonawczych z zestykiem zwiernym,
1 przekaźnik konfigurowalny z zestykiem przełączalnym.

Jednostka polowa - F4

Jednostka montowana w każdym polu chronionej rozdzielnicy.
