Akademia SPIE Energotest – Strefy ochrony zabezpieczenia łukoochronnego ArcPRO-6

Zapraszamy do nowej serii „Akademia SPIE Energotest”, w której w przystępny sposób będziemy przybliżać różne aspekty funkcjonowania automatyki elektroenergetycznej.

W dzisiejszym materiale skupimy się na strefach działania zabezpieczenia łukoochronnego ArcPRO-6.

Światłowodowe zabezpieczenie łukoochronne ArcPRO-6 produkcji @SPIE Energotest umożliwia selektywną ochronę pól rozdzielni SN, w tym rozdzielni dwusystemowych. Dzięki zastosowaniu rozproszonej struktury, obejmującej jednostki centralne, jednostki do pomiaru napięcia i prądu oraz jednostki polowe z możliwością podłączenia 4 lub 6 detektorów światła, możliwe jest zabezpieczenie praktycznie każdego typu rozdzielnicy.

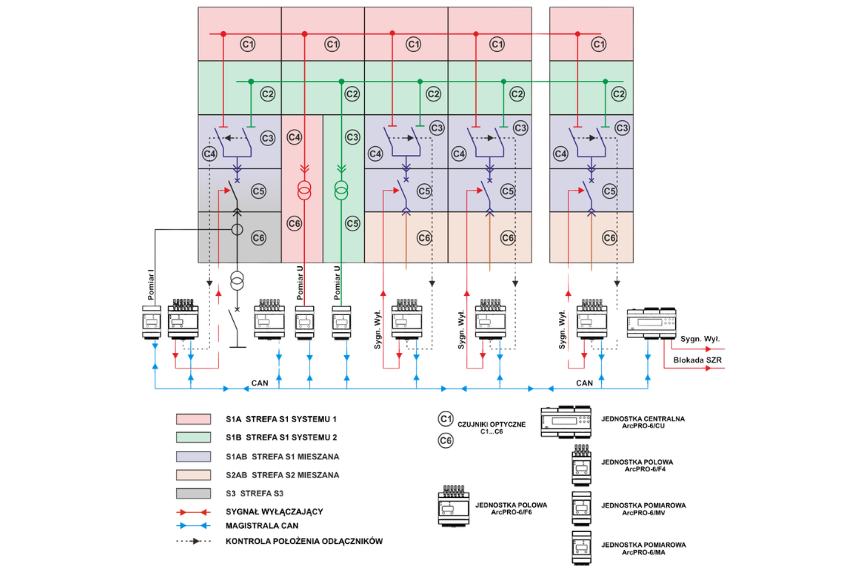

Na prezentowanym przykładzie przedstawiono ochronę rozdzielnicy dwusystemowej, w której wyróżniono następujące strefy działania:

• S1A – strefa wyłączeń w obrębie całego systemu A (kolor czerwony),
• S1B – strefa wyłączeń w obrębie całego systemu B (kolor zielony),
• S1AB – strefa wyłączeń całego systemu A lub B, w zależności od tego, który system aktualnie zasila dane pole (kolor fioletowy),
• S2AB – strefa wyłączeń selektywnych, niezależnie od źródła zasilania (system A lub B) (kolor żółty),
• S3 – strefa wyłączenia po stronie SN transformatora, wymagająca impulsowania wyłącznika po stronie WN (kolor szary).
